ModbusTCP直连接入
1. 功能概述
ThingsPanel的Modbus TCP接入服务支持直接连接工业设备，自动采集数据并上报平台。主要特性：
- 可视化配置：Web界面配置设备参数和数据地址表
- 智能轮询：灵活的数据采集策略和周期配置
- 设备控制：支持线圈和寄存器的写入控制
- 连接管理：自动重连、连接池管理、状态监控
2. 快速开始
前提：已部署ModbusTCP直连接入服务并注册到平台
2.1 准备设备信息
配置前需要收集以下设备信息：
| 参数 | 说明 | 示例 |
|---|---|---|
| IP地址 | 设备IP地址 | 192.168.1.100 |
| 端口 | Modbus TCP端口 | 502 |
| 从站ID | 设备SlaveID | 1 |
| 数据地址 | 寄存器地址范围 | 40001-40010 |
2.2 创建设备模板
- 进入 设备接入-设备模板
- 选择设备接入类型：直连设备
- 选择Modbus TCP（直连），认证类型选择无认证
- 填写采集周期、是否启用地址合并优化

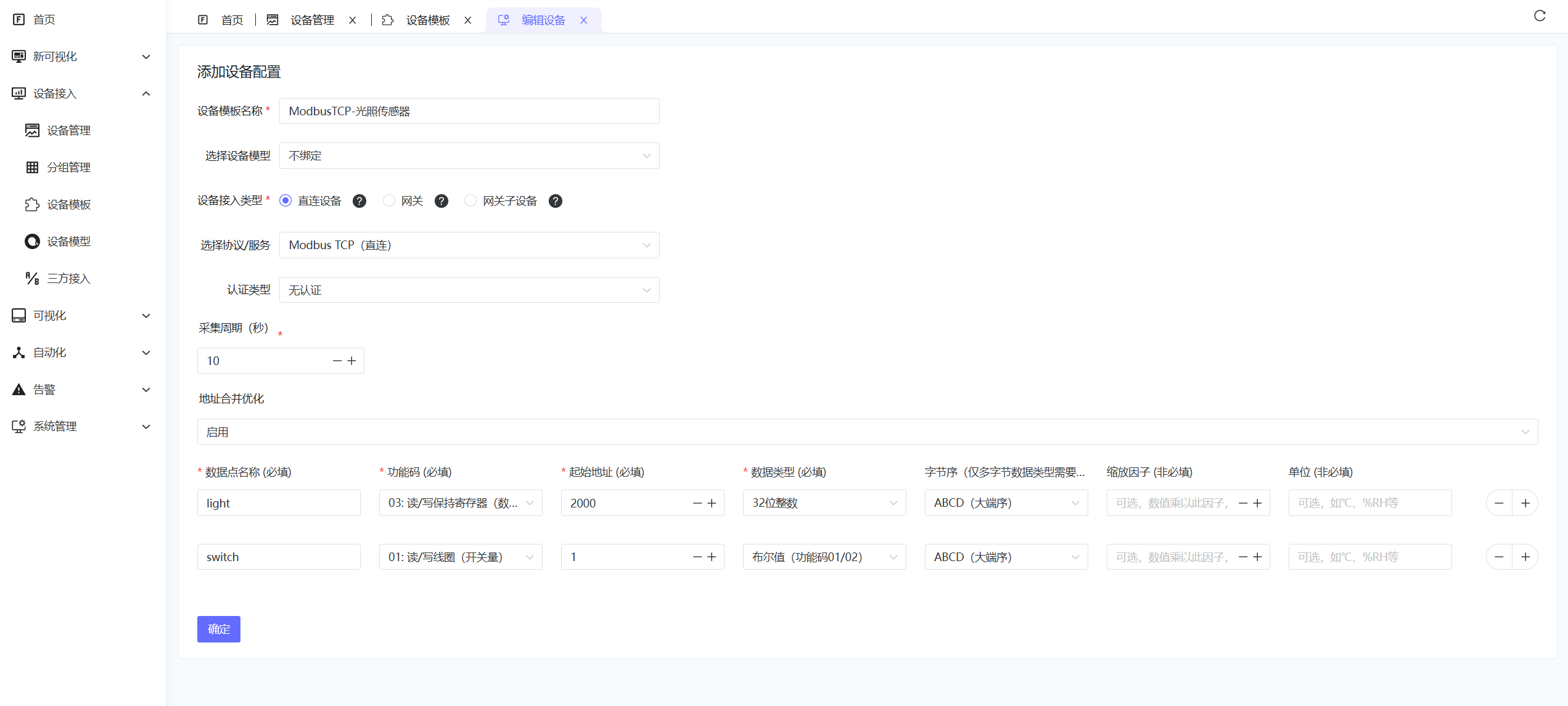

- 配置采集参数，参数说明如下
| 配置项 | 说明 | 示例 |
|---|---|---|
| 数据点名称 | 唯一标识 | temperature |
| 功能码 | Modbus功能码 | 03（读保持寄存器） |
| 起始地址 | 寄存器地址 | 40001 |
| 数据类型 | 数据解析类型 | Float32 |
| 字节序 | 大小端 | 大端 |
| 缩放系数 | 可选，数值缩放 | 0.1 |
| 单位 | 可选 | °C |
2.3 创建设备
- 进入 设备接入 -设备管理 → 添加设备
- 填写设备名称，选择设备类型：上一步创建的设备模板

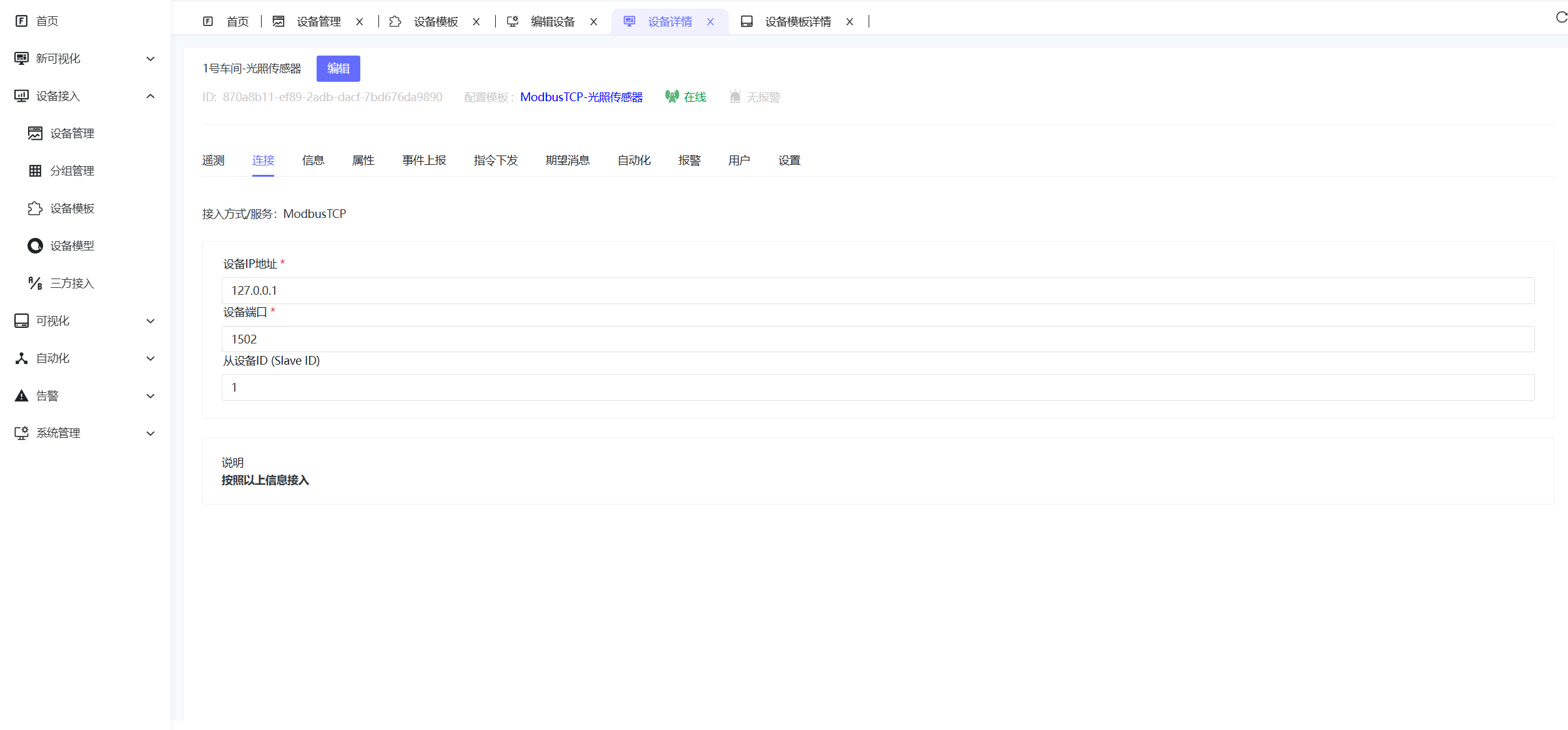

- 进入设备详情，选择接入页签，填写设备IP地址、设备端口、从设备ID 保存
设备IP：192.168.1.100
端口：502
从站ID：1
3. 数据地址表配置
3.1 添加数据点
点击 数据地址表 → 添加数据点，配置采集参数：
| 配置项 | 说明 | 示例 |
|---|---|---|
| 数据点名称 | 唯一标识 | temperature |
| 功能码 | Modbus功能码 | 03（读保持寄存器） |
| 起始地址 | 寄存器地址 | 40001 |
| 数据长度 | 寄存器数量 | 2 |
| 数据类型 | 数据解析类型 | Float32 |
| 字节序 | 大小端 | 大端 |
| 缩放系数 | 数值缩放 | 0.1 |
3.2 支持的功能码
| 功能码 | 说明 | 地址范围 |
|---|---|---|
| 01/05 | 读/写线圈状态 | 00001-09999 |
| 02 | 读写离散输入 | 10001-19999 |
| 03/06 | 读/写保持寄存器 | 40001-49999 |
| 04 | 读输入寄存器 | 30001-39999 |
3.3 数据类型
| 类型 | 占用寄存器 | 说明 |
|---|---|---|
| Bool | 1 | 布尔值 |
| Int16 | 1 | 16位有符号整数 |
| UInt16 | 1 | 16位无符号整数 |
| Int32 | 2 | 32位有符号整数 |
| UInt32 | 2 | 32位无符号整数 |
| Float32 | 2 | 32位浮点数 |
| Float64 | 4 | 64位浮点数 |
4. 设备控制
4.1 支持的控制类型
- 线圈控制：功能码05（单个线圈）
- 寄存器控制：功能码06（单个寄存器）、16（多个寄存器）
4.2 控制操作
从平台可以对设备进行实时控制，按照配置的数据点名称下发控制指令：
{
"temperature": 15.2,
"switch": 1,
"speed": 1200
}
说明：
temperature：设置目标温度值switch：控制开关状态（0=关，1=开）
5. 故障排除
5.1 常见问题
| 问题 | 可能原因 | 解决方案 |
|---|---|---|
| 设备无法连接 | 网络不通、IP地址错误 | 检查网络连接，确认设备IP |
| 数据读取失败 | 地址配置错误、功能码不支持 | 检查寄存器地址和功能码 |
| 数据异常 | 数据类型错误、字节序设置错误 | 确认数据类型和字节序设置 |
| 控制失败 | 设备不支持写操作、权限不足 | 检查设备写权限和功能码支持 |
5.2 调试建议
- 逐步配置：先配置少量数据点，确认正常后再增加
- 使用工具：可使用Modbus调试工具验证设备通信
- 查看日志 ：检查系统日志获取详细错误信息
- 网络测试：使用ping命令测试网络连通性
6. 性能优化
6.1 地址合并优化
启用地址合并优化可以提高采集效率：
- 连续地址：系统会自动合并连续的寄存器地址
- 减少请求：减少Modbus请求次数，提高响应速度
- 建议：将相关数据点配置在连续的地址范围内
6.2 采集周期设置
根据实际需求设置合适的采集周期：
- 高频数据：重要参数可设置较短周期（1-5秒）
- 普通数据：一般参数设置中等周期（10-30秒）
- 状态数据：变化较少的参数可设置较长周期（60秒以上）
