物模型

物模型用于定义可复用的设备字段，以及基于这些字段生成的 Web/App 图表页面。设备模板引用物模型后，同一类设备可以复用相同的数据结构和可视化配置。

1、说明​

  • 进入 设备接入 > 物模型，打开物模型管理页面。
  • 物模型通常对应现实世界中的设备类型，例如温湿度传感器。
  • 模型定义包含遥测、属性、事件和命令，这些字段可作为图表配置的数据源。
  • Web 图表配置和 App 图表配置均通过 ThingsVis 编辑器创建，并支持保存后预览。
  • 保存后的图表配置会应用到使用该物模型的设备详情页。

2、操作​

2.1、创建物模型​

  • 点击 新建物模型。
  • 填写名称、标签、作者、版本、说明、图标等基本信息。

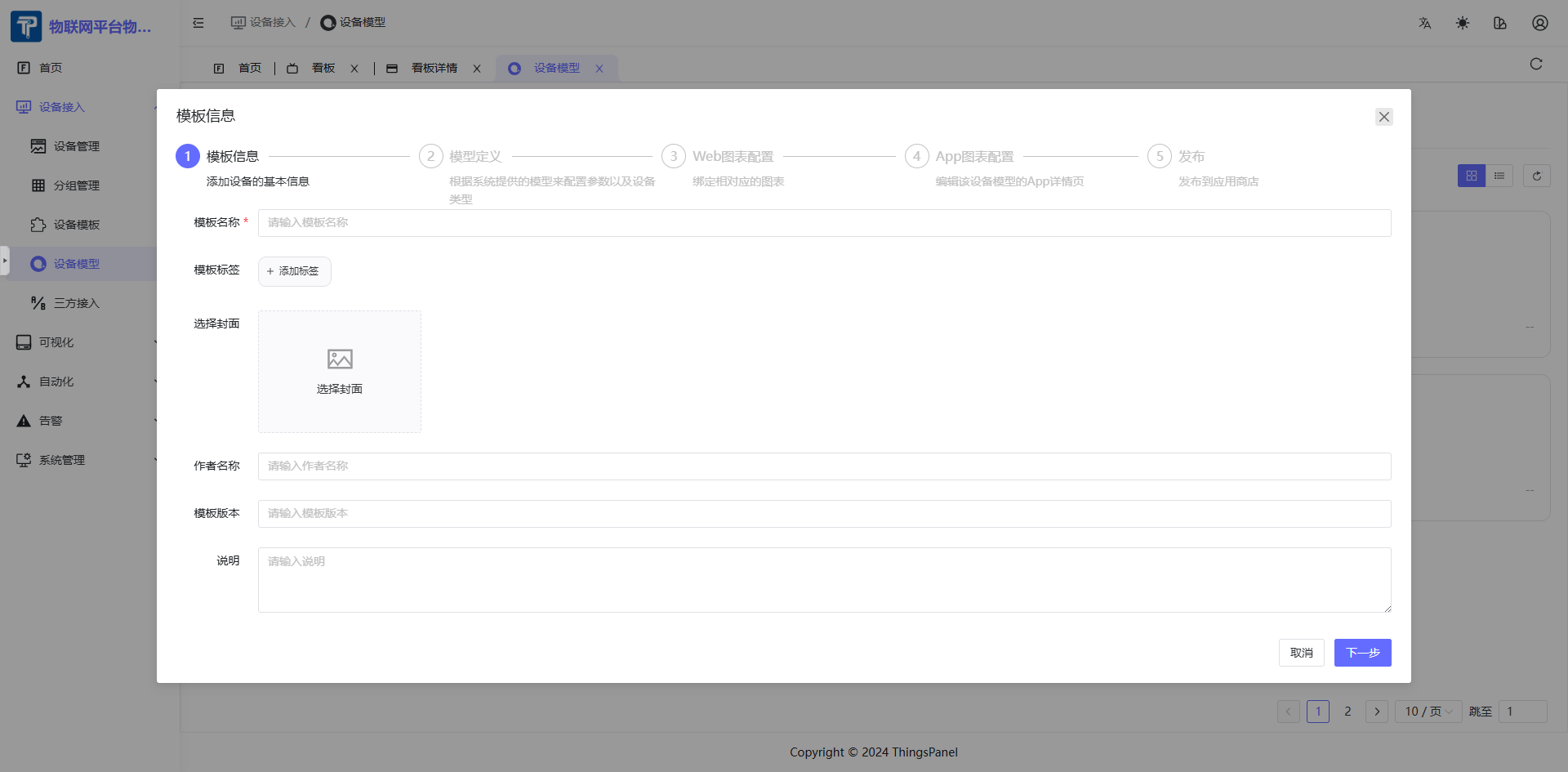

创建物模型

2.2、定义物模型​

  • 配置遥测、属性的数据名称、标识符、数据类型、单位、说明和读写设置。

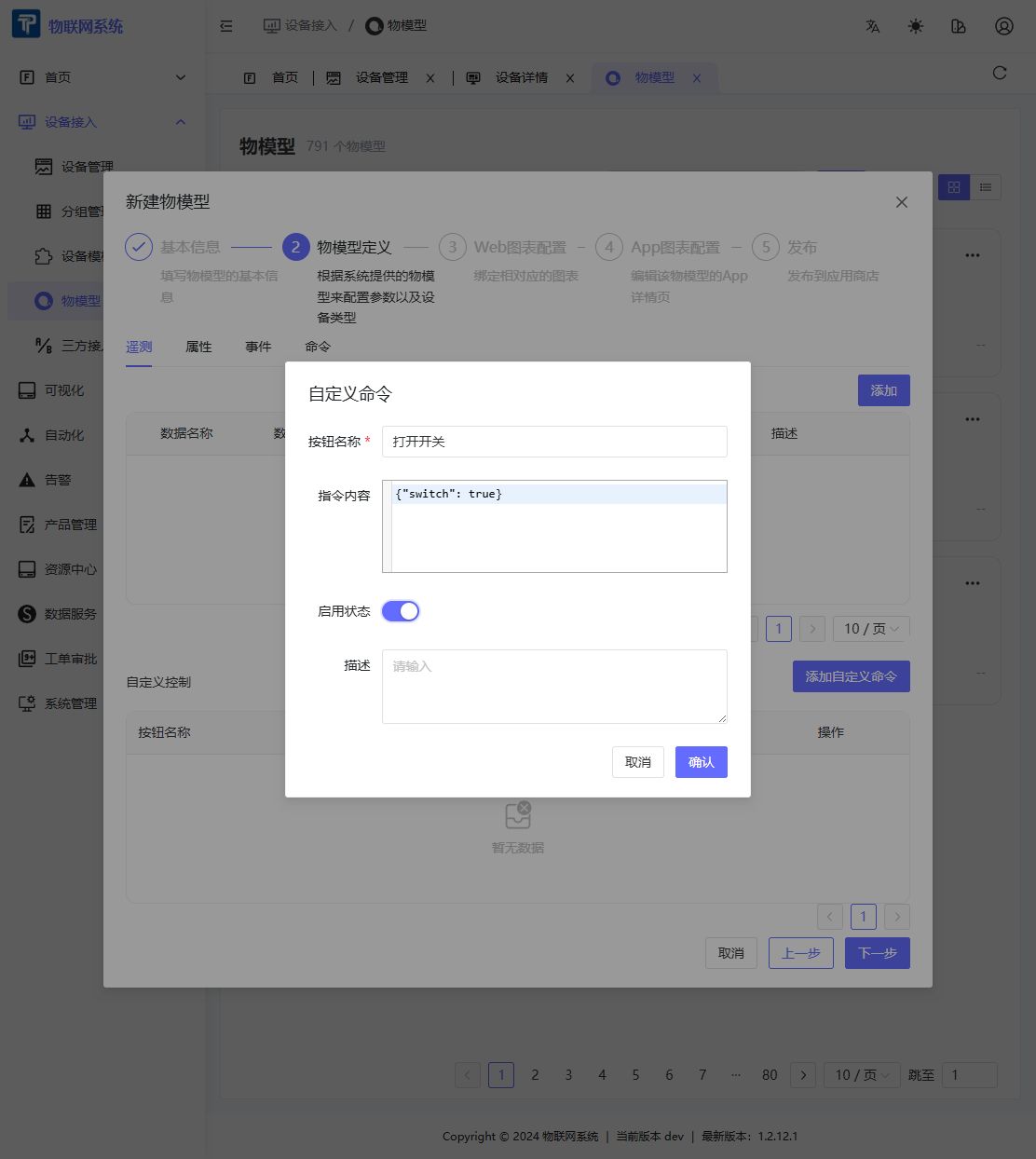

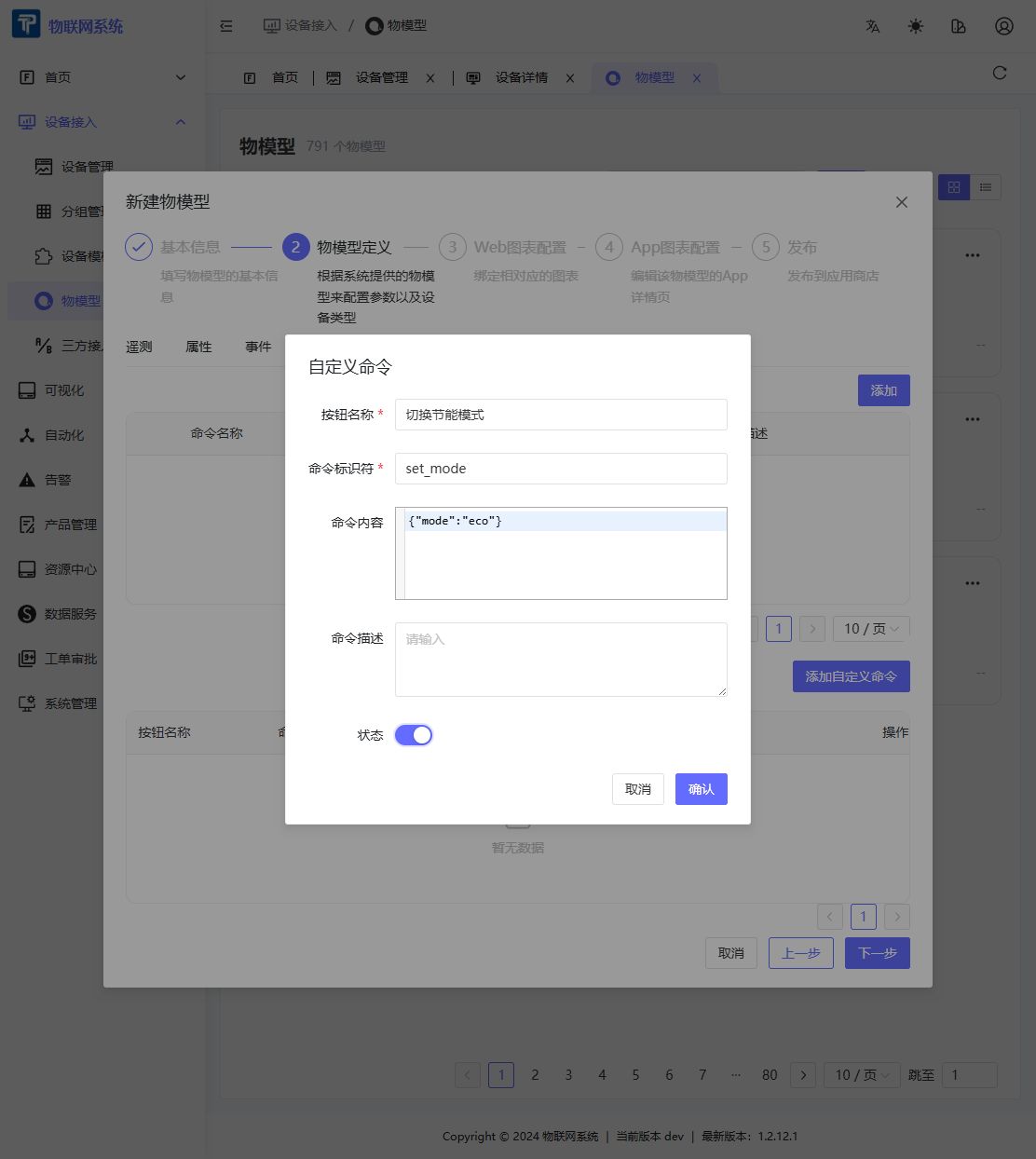

  • 当设备需要上报事件或接收平台控制指令时，继续配置事件和命令。
  • 保存模型定义后，再进入图表配置步骤。

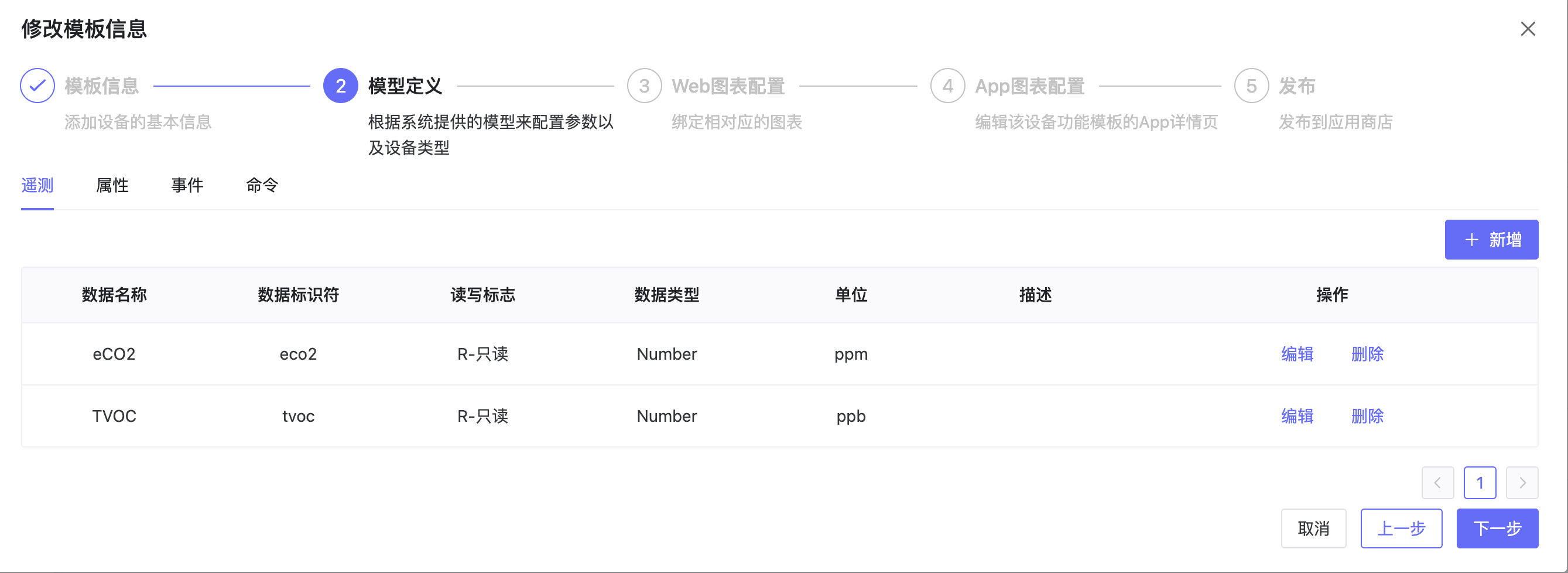

定义物模型

2.3、配置 Web 图表​

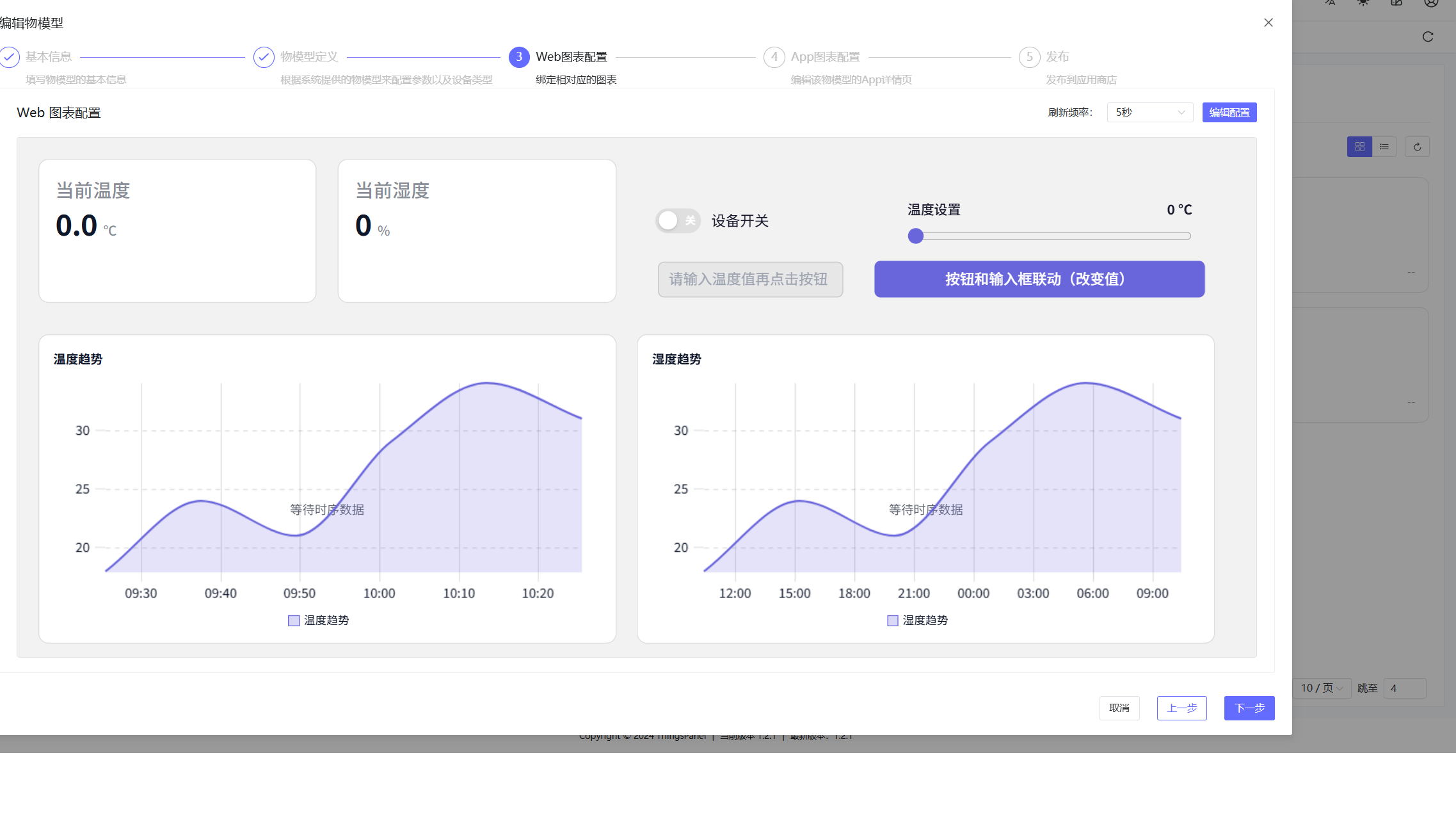

当前 Web 图表通过内嵌的 ThingsVis 预览和编辑器完成配置。下图以 物模型配置 DEMO 为例说明当前流程。

  • 在编辑弹窗中进入第 3 步 Web 图表配置。
  • 在卡片顶部选择刷新频率。DEMO 中当前设置为 5 秒。
  • 中间区域会以内嵌 ThingsVis 的方式预览当前 Web 图表页面。DEMO 中包含温度趋势、湿度趋势、设备开关、温度设置、当前温度和当前湿度等组件。
  • 点击 编辑配置 打开 ThingsVis 编辑器。

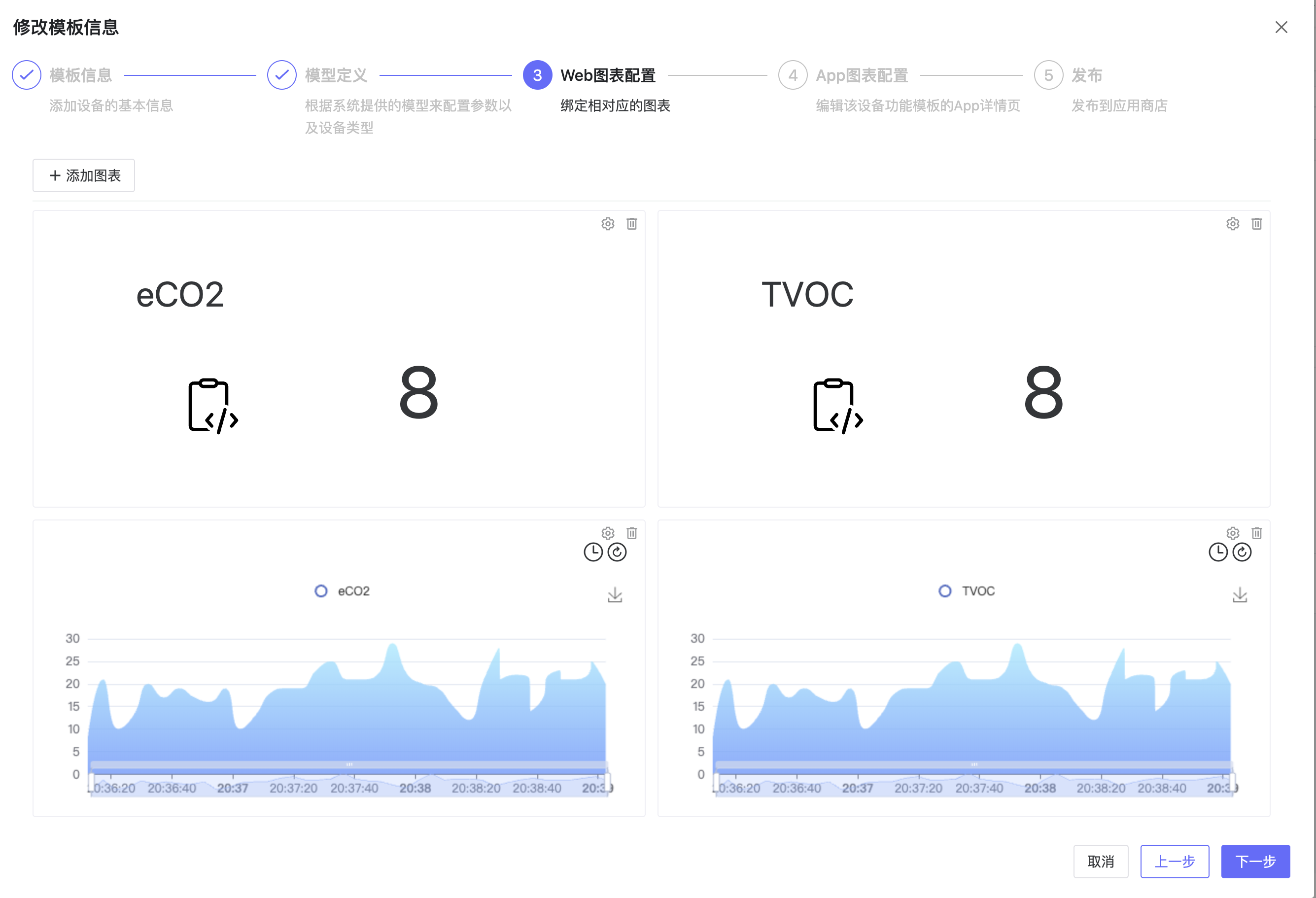

Web 图表配置

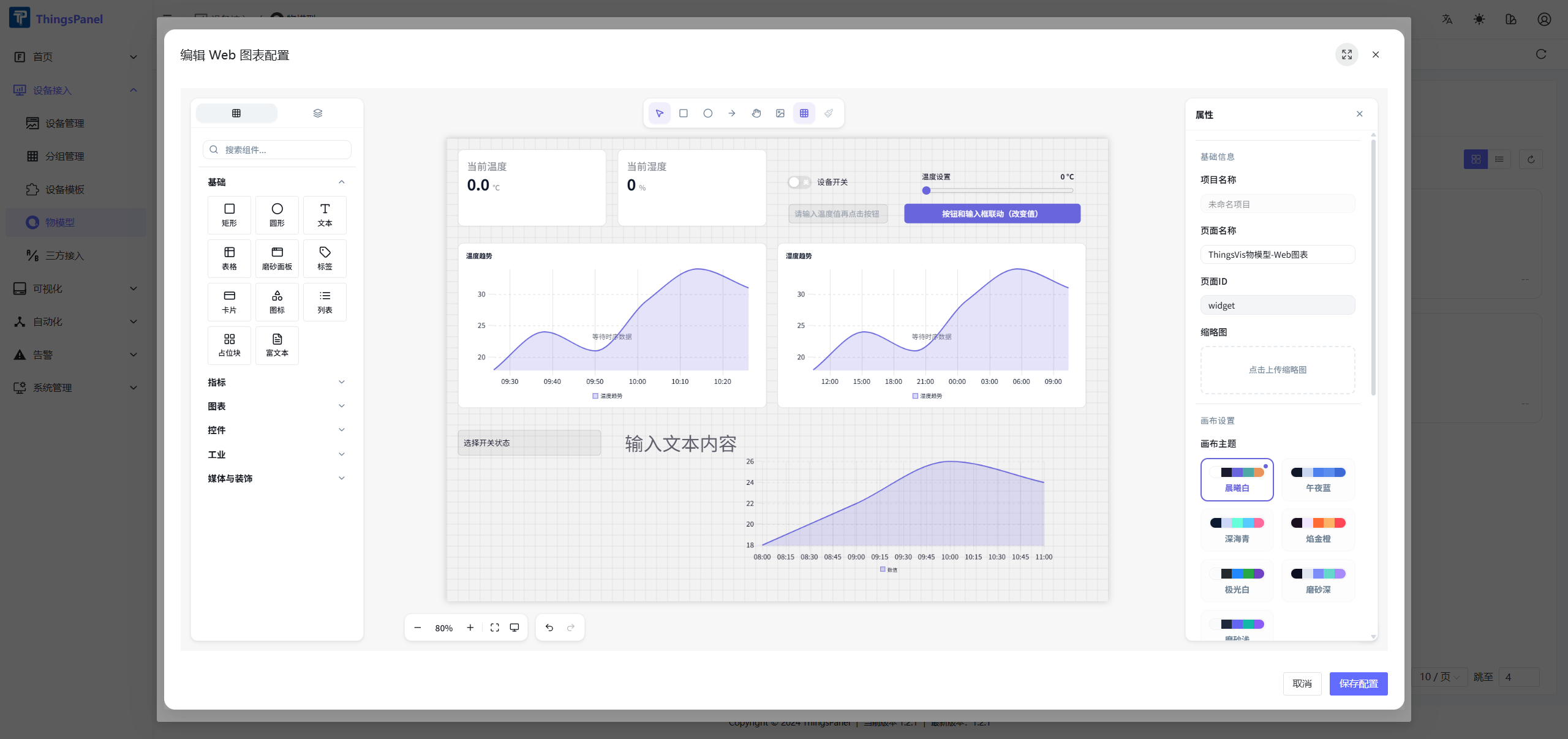

  • 在编辑器中，左侧组件库用于添加组件，中间为画布，右侧属性面板用于配置页面或选中的组件。
  • 绑定数据时，从当前物模型字段中选择对应字段，例如 temperature、humidity、switch。
  • 点击 保存配置 后，页面会保存回 Web 图表配置；如果不保存本次修改，点击 取消。
  • 保存后会返回 Web 图表预览，确认预览无误后点击 下一步。

编辑 Web 图表配置

绑定数据示例​

在画布中选中组件，或切换到 图层 后按组件名称选择目标组件。选中后，右侧属性面板会显示该组件的数据绑定项。

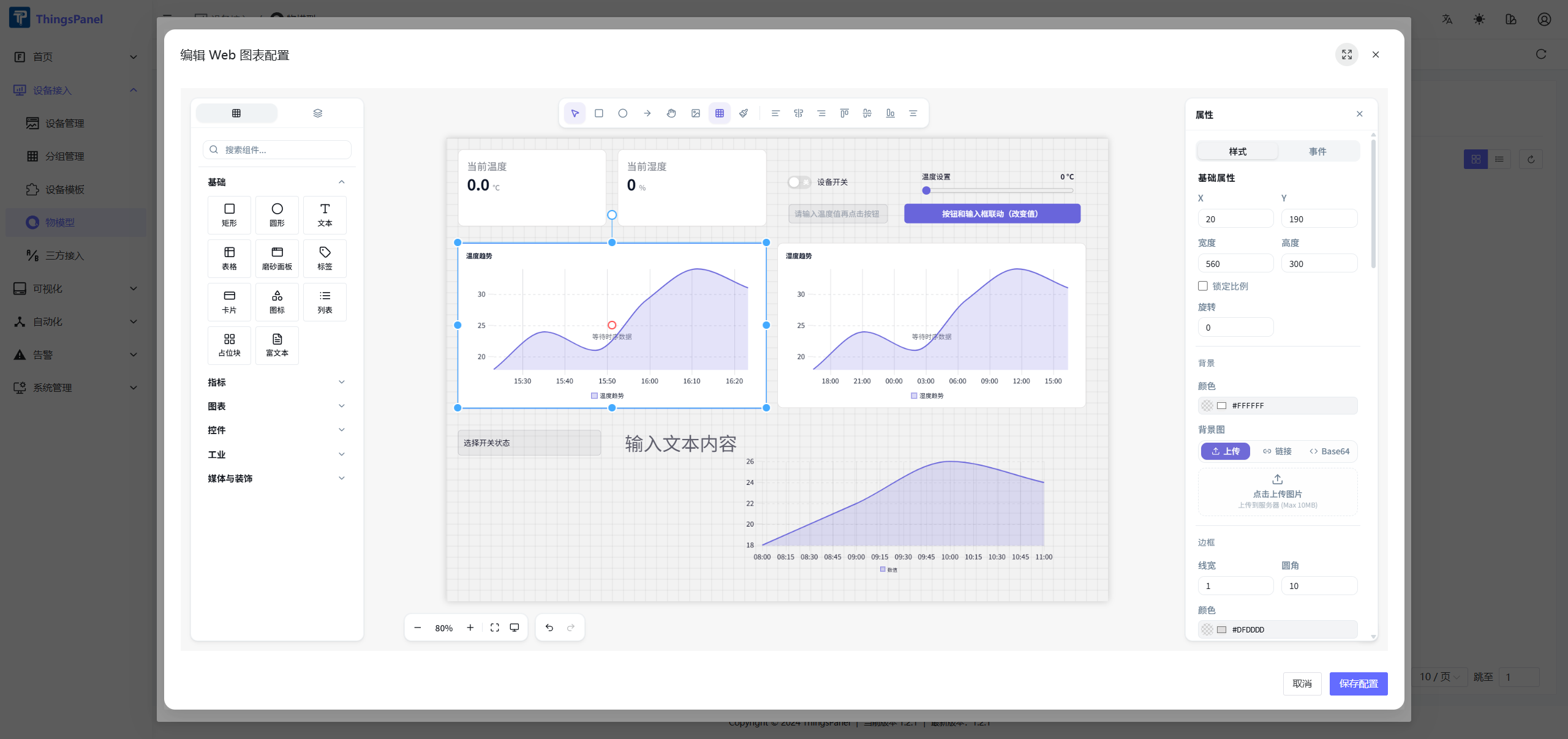

配置曲线图时，选择 图表/时序图 等折线图组件。在 内容 中设置标题、图例、X 轴、Y 轴等显示项；在 数据 中将数据集绑定模式设为 字段，数据范围选择 设备数据，数据类型选择 历史数据，字段选择 temperature__history 或 humidity__history 这类历史数组字段。随后按需要设置时间范围、聚合函数、聚合窗口、平滑曲线和面积填充。

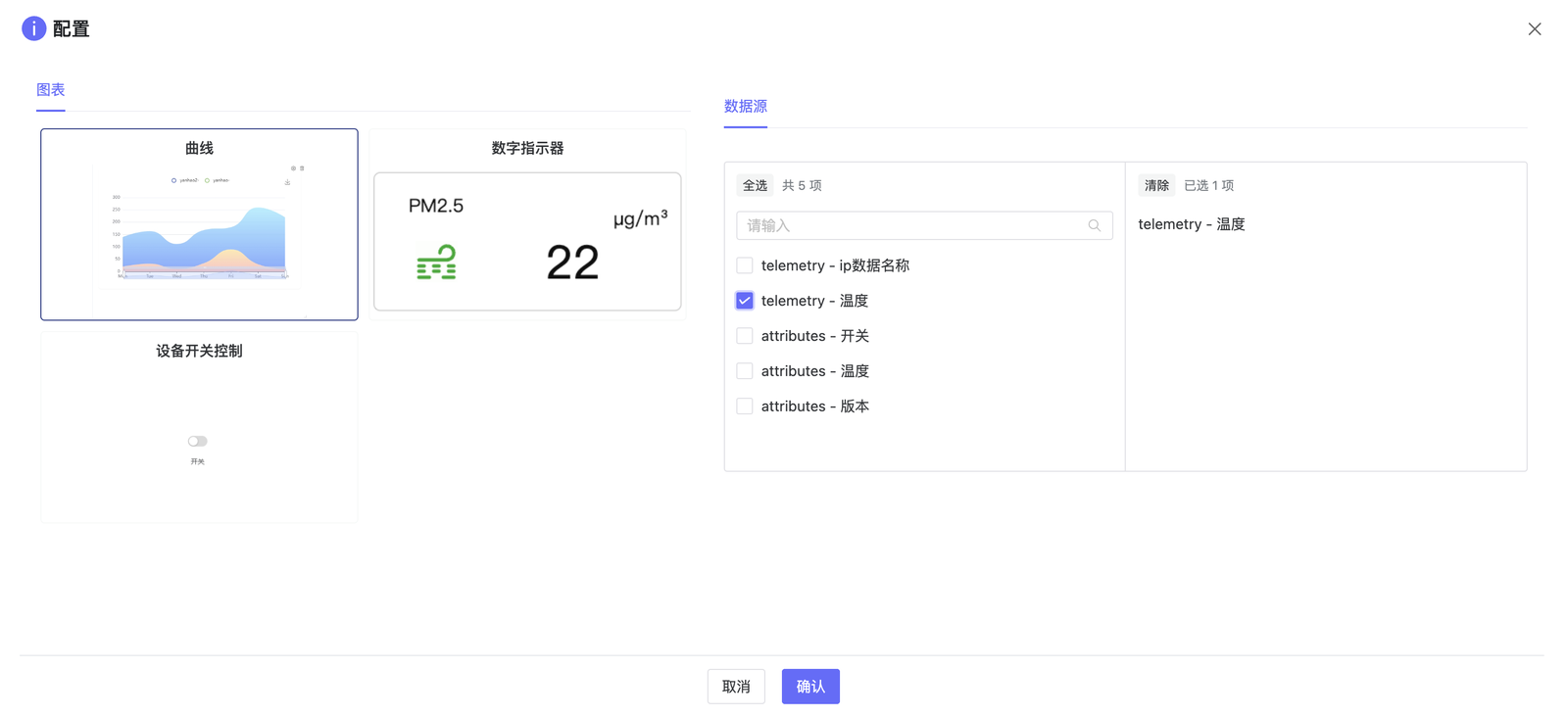

曲线图数据绑定

配置数值卡片时，选择 指标/数值。先设置卡片标题，再将 数值 的绑定模式设为 字段。数据范围选择 设备数据，数据类型选择 物模型字段，字段选择 humidity 或 temperature 等数值字段。根据物模型字段设置单位、是否显示单位、小数位数，也可以按需要开启趋势或图标。

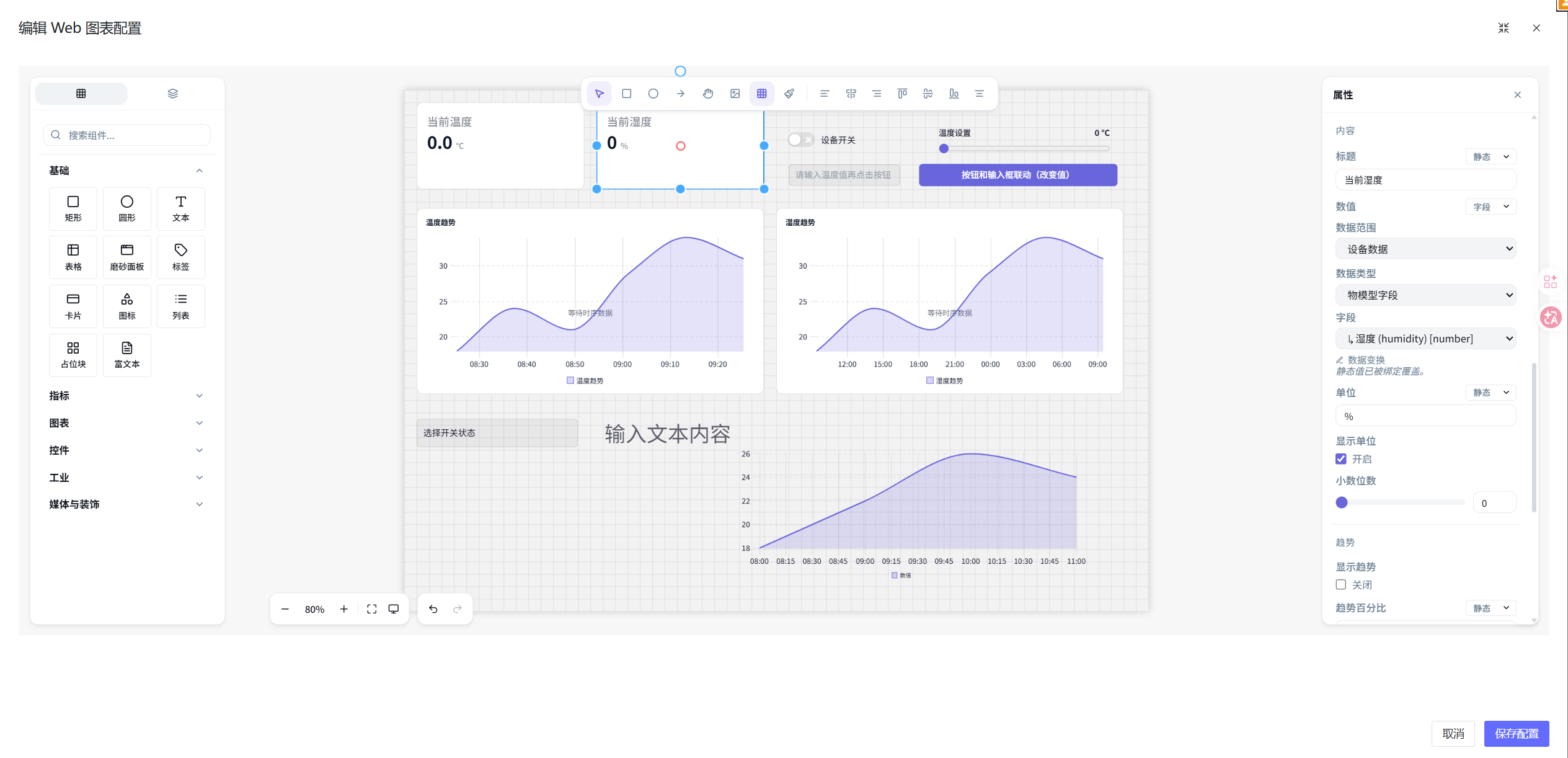

数值卡片数据绑定

配置开关时，选择 控制/开关。将 开关状态 的绑定模式设为 字段，数据范围选择 设备数据，数据类型选择 物模型字段，字段绑定到 switch 这类布尔字段。然后配置标签文字、标签位置、开启文字、关闭文字、尺寸、颜色，以及禁用、确认后切换等行为选项。

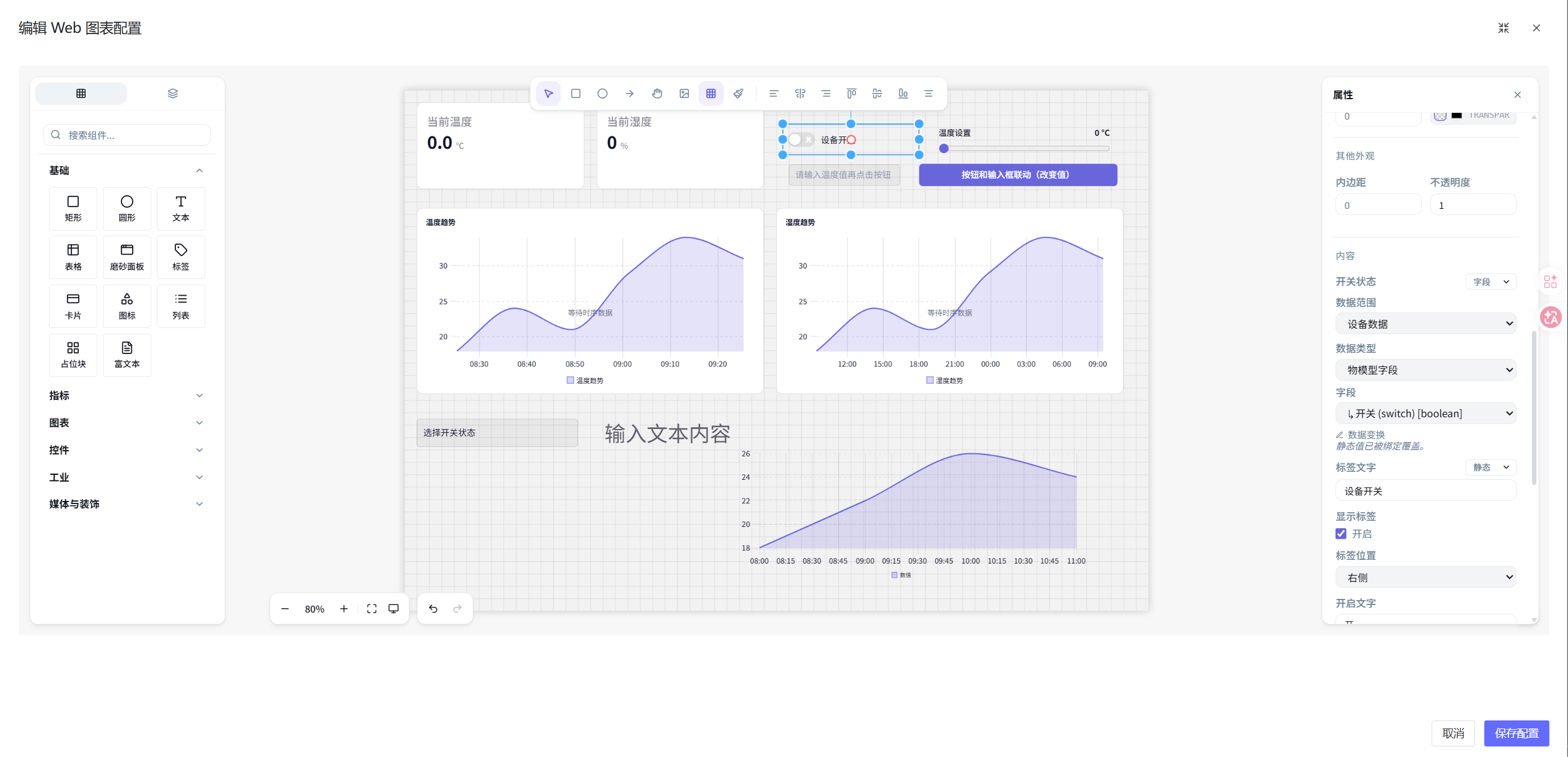

开关数据绑定

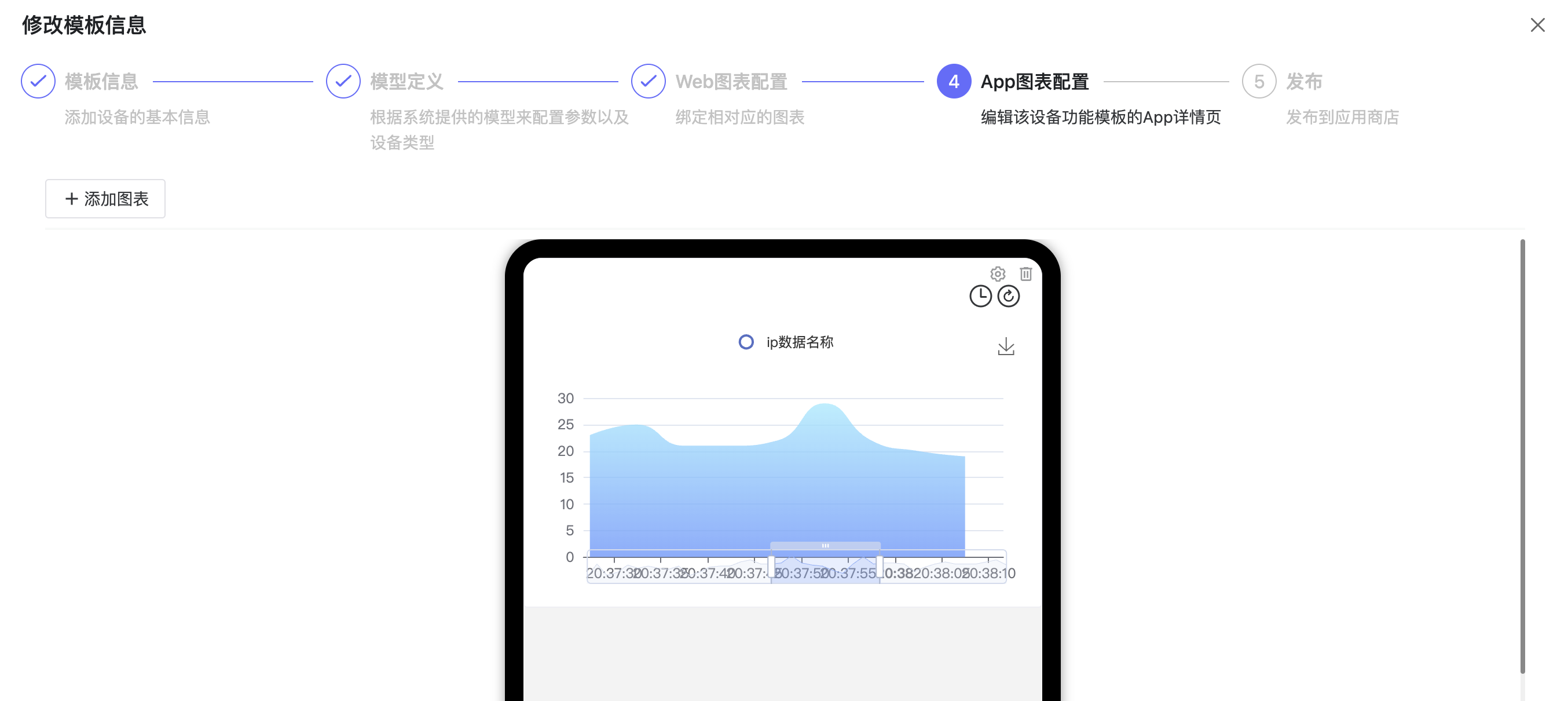

2.4、配置 App 图表​

App 图表同样使用 ThingsVis 编辑器配置，但会单独保存为移动端 App 详情页配置。

  • 进入第 4 步 App 图表配置。
  • 选择 App 详情页的刷新频率。
  • 点击 创建配置 或 编辑配置 打开编辑器。
  • 设计移动端详情页，并将组件绑定到物模型中的遥测或属性字段。
  • 点击 保存配置 保存 App 图表页面，并返回预览。
  • 点击 下一步 进入发布步骤。

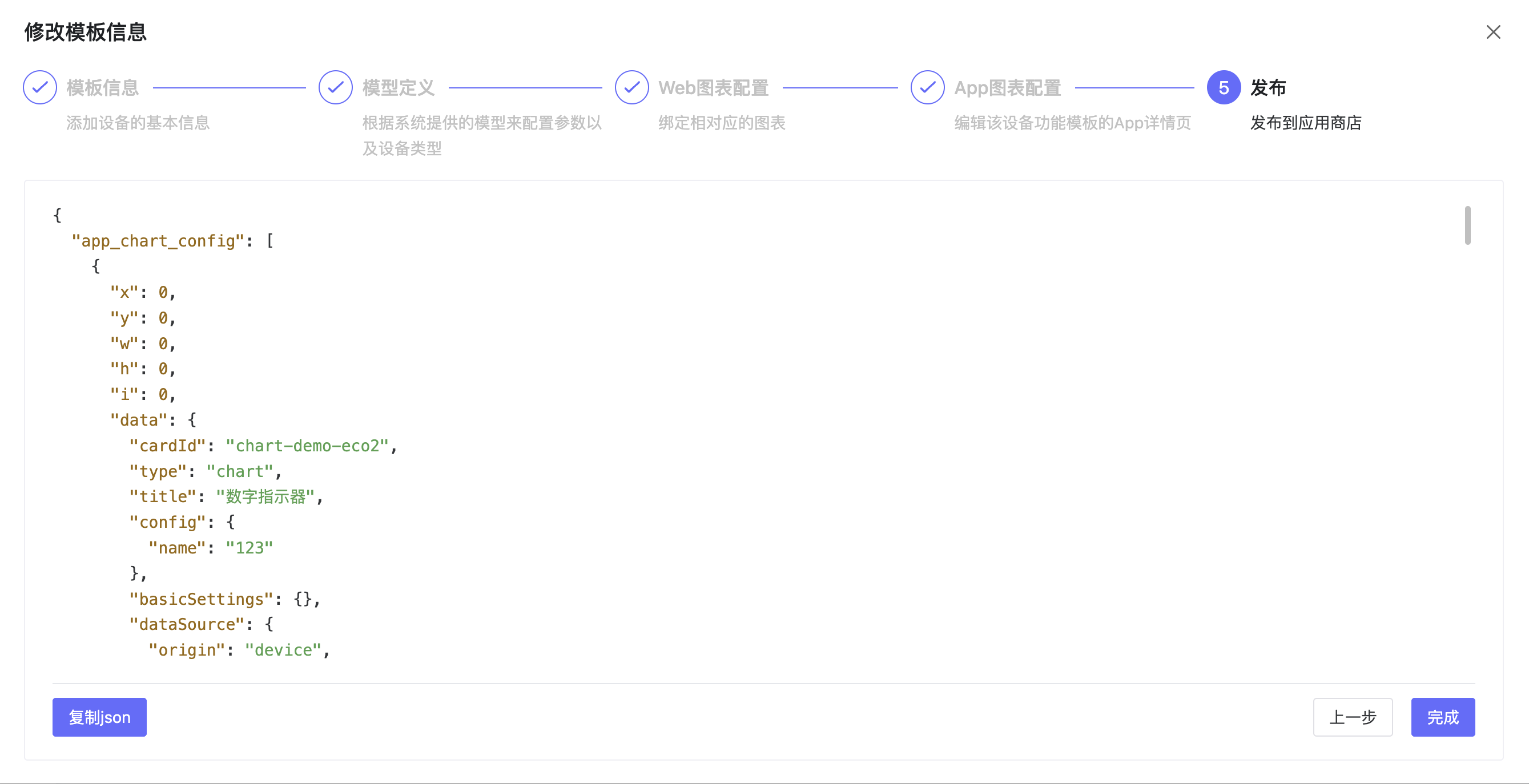

2.5、完成并发布​

  • 检查物模型基本信息、模型定义、Web 图表配置和 App 图表配置。
  • 确认无误后发布物模型。
