HTTP 设备接入

HTTP 协议接入支持不具备原生 MQTT 能力的设备，通过标准 HTTP 请求与 ThingsPanel 交换数据。设备通过 HTTP 适配器上报遥测数据，ThingsPanel 通过 MQTT 下发指令或控制，适配器支持直连 HTTP 下行和设备长轮询两种模式。

仓库地址​

ThingsPanel/thingspanel-adapter-http

前置条件​

按照 官方安装指南 部署社区版（自带 HTTP 设备接入服务），或通过源码部署 ThingsPanel。源码部署完成后，需要在系统管理员后台注册 HTTP 接入插件后再使用。

端口职责​

端口归属用途
19090HTTP 适配器设备侧接口：上报、poll、ack
19091HTTP 适配器平台回调接口和健康检查接口
8080设备侧默认直连下行接收端口，用于 /api/v1/control 和 /api/v1/command

设备上报、长轮询、ack 都走 19090。平台回调走 19091。

设备身份​

设备自身使用 device_number 标识，例如 D001。平台内部的 device_id 由 ThingsPanel 分配，适配器查询设备配置后才会拿到。设备上报数据和长轮询 URL 都应该使用 device_number，不要使用平台内部 device_id。

操作流程图​

接入步骤​

创建设备模板​

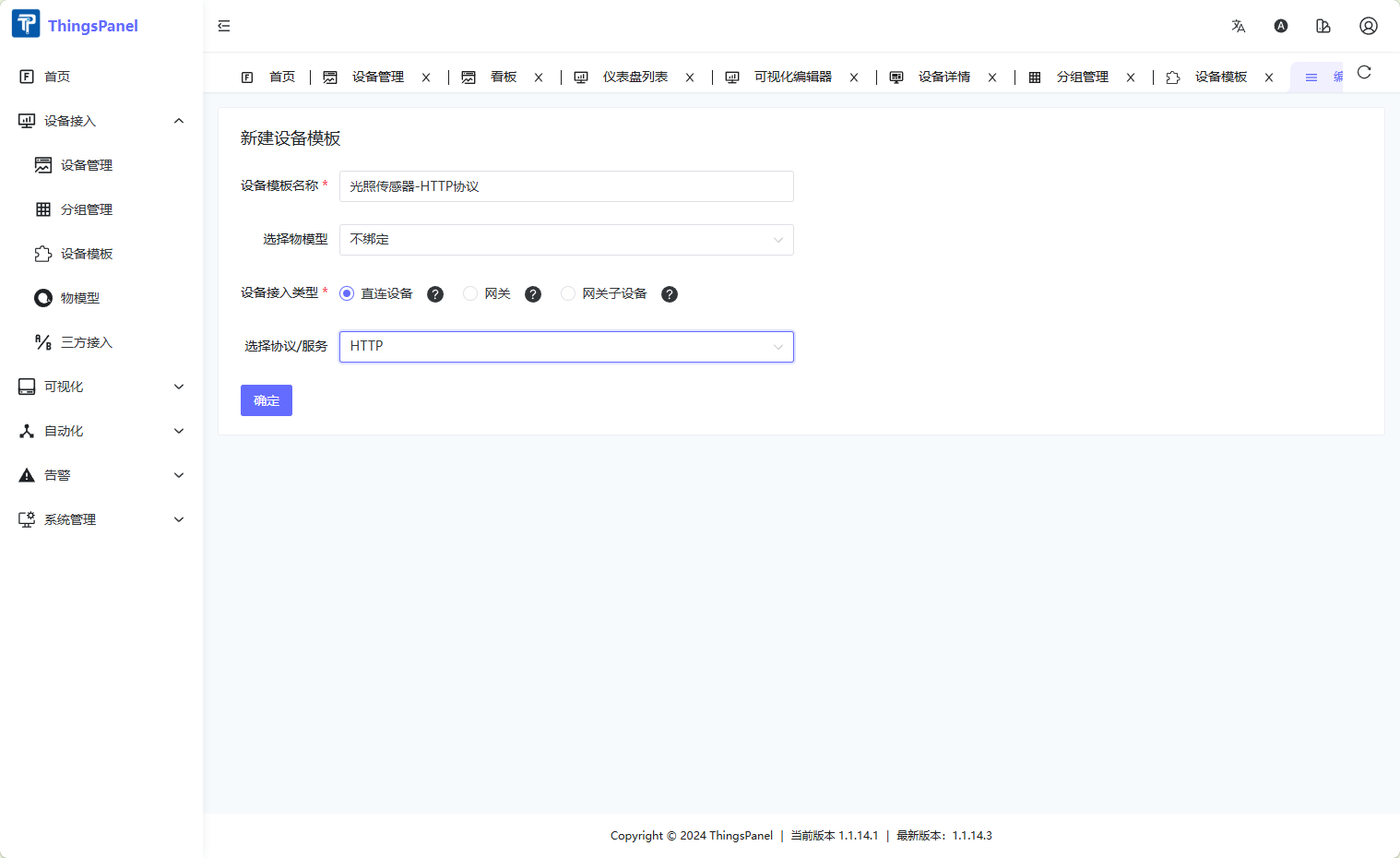

  1. 登录租户，进入设备接入 -> 设备模板，点击创建模板，选择直连设备 -> HTTP协议，保存。

创建设备模板

创建设备​

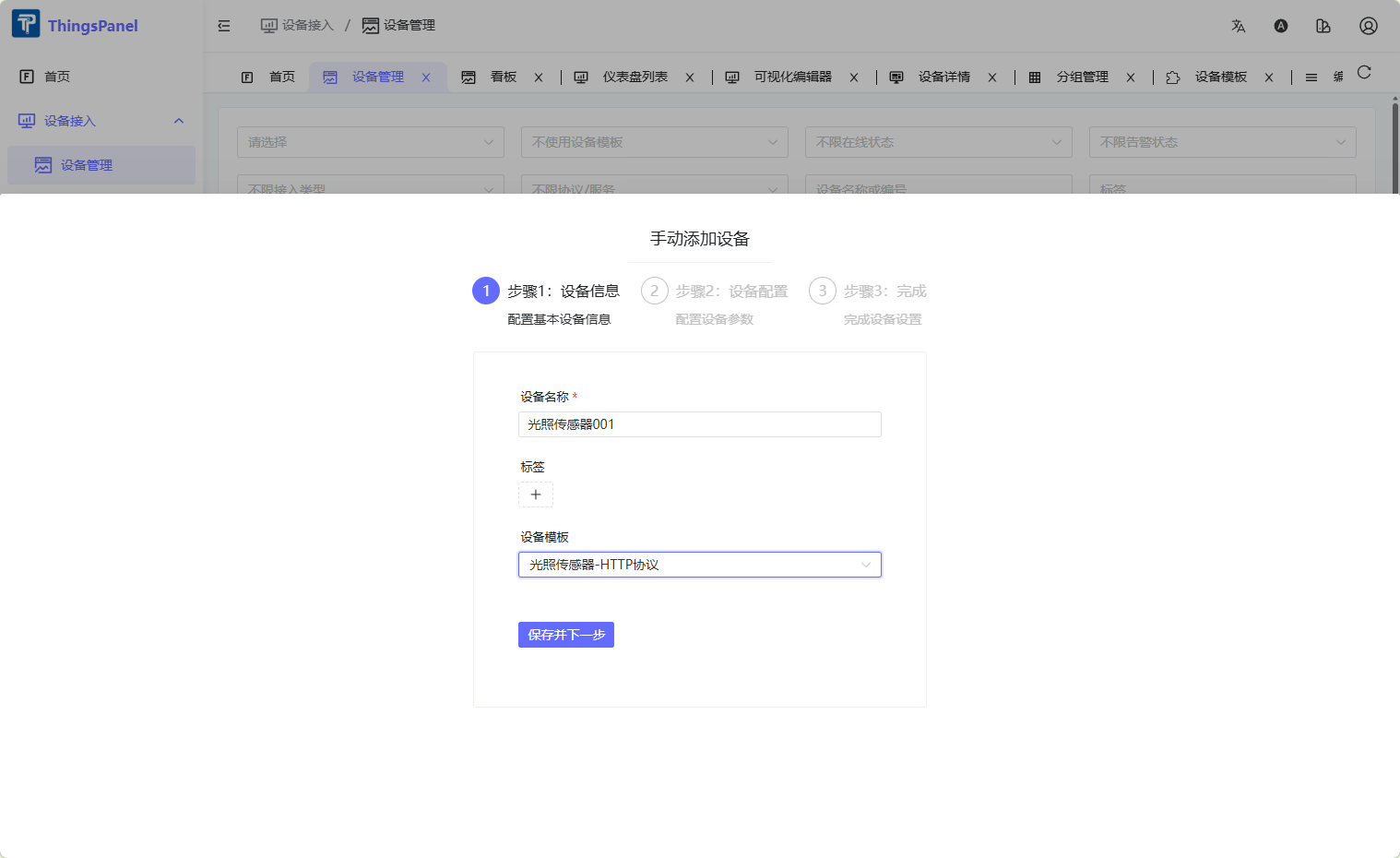

  1. 进入设备接入 -> 设备管理，点击添加设备，选择刚才创建的 HTTP 协议设备模板。

添加设备

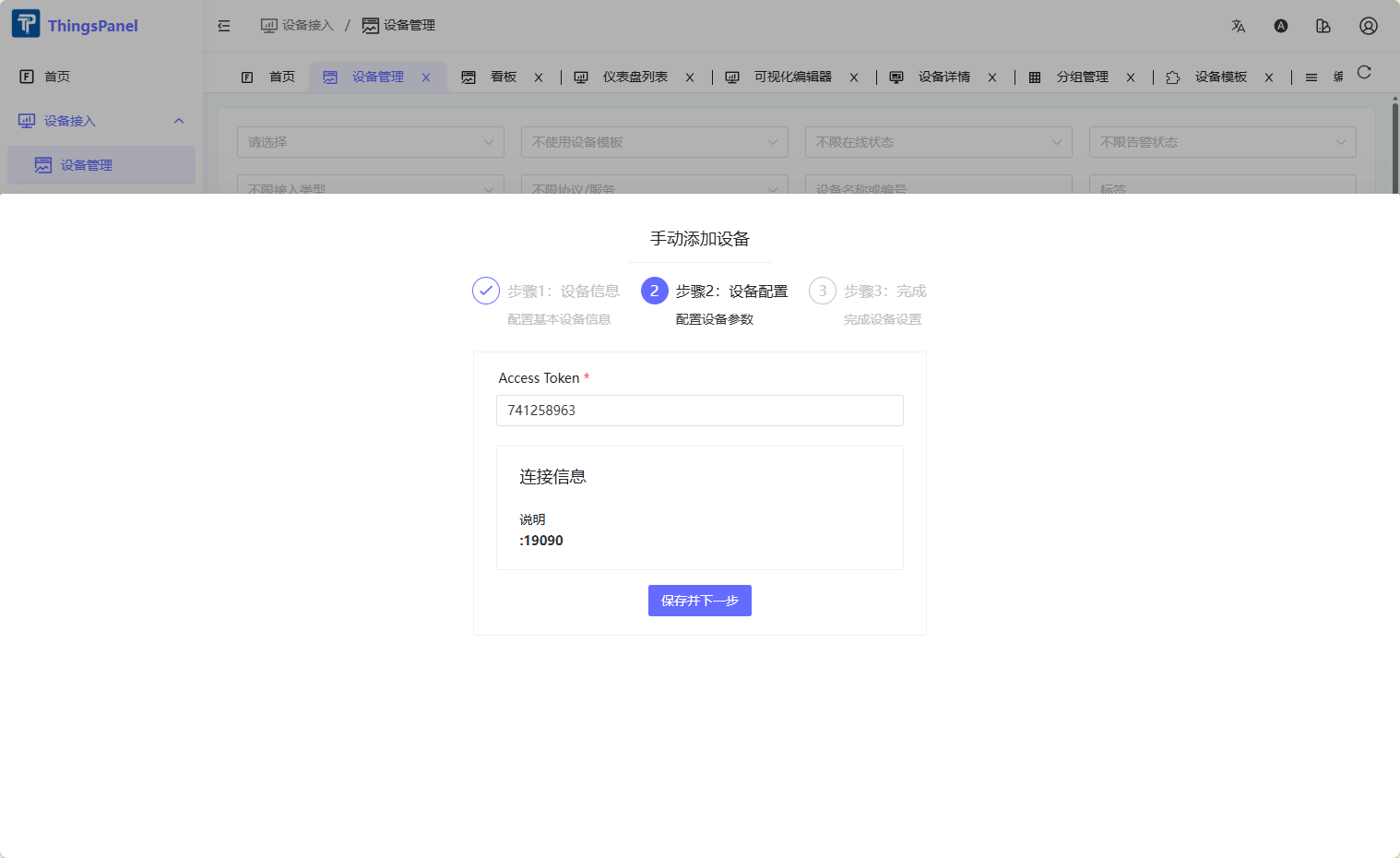

  1. 填写 Access Token（每个设备需要唯一），保存。

填写 Access Token

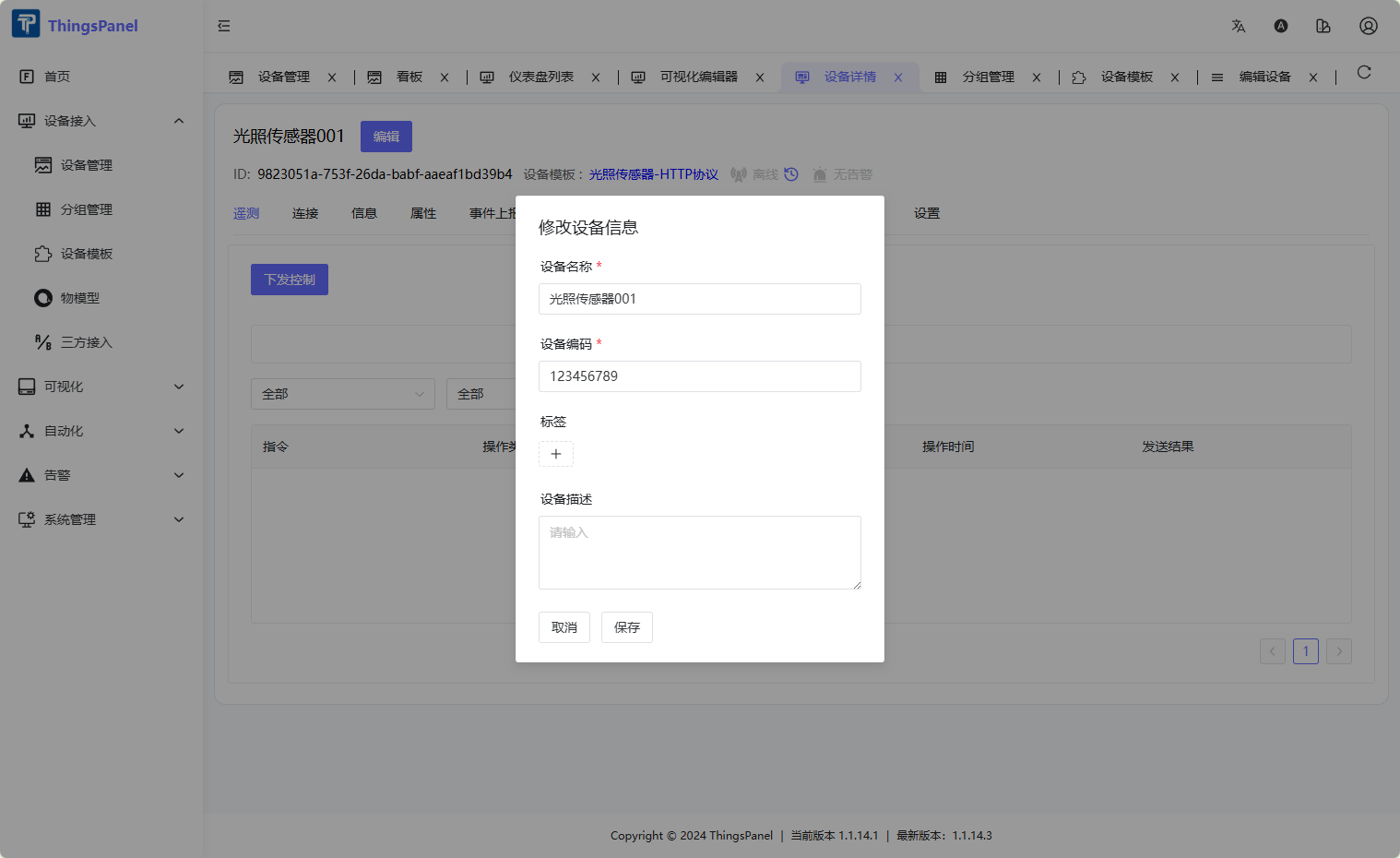

  1. 进入设备详情页，点击编辑按钮，查看并记录设备编号。设备上报、长轮询和平台下发控制时都使用该编号。

查看设备编号

发送遥测数据​

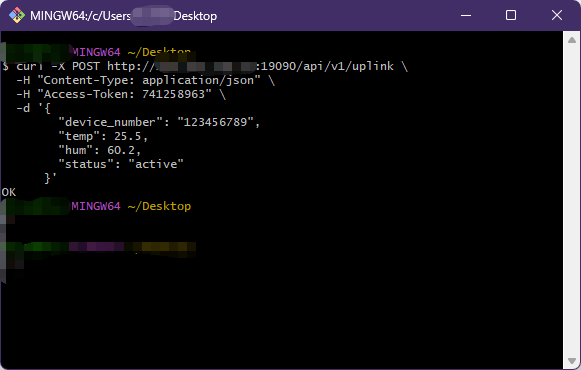

设备通过 HTTP POST 向适配器的上行接口发送数据。将 YOUR_ACCESS_TOKEN 和 YOUR_DEVICE_NUMBER 替换为实际值。

curl -X POST http://127.0.0.1:19090/api/v1/uplink \
  -H "Content-Type: application/json" \
  -H "Access-Token: YOUR_ACCESS_TOKEN" \
  -d '{
        "device_number": "YOUR_DEVICE_NUMBER",
        "temp": 25.5,
        "hum": 60.2,
        "status": "active"
      }'
请求格式说明
字段说明
Access-Token 请求头平台中配置的设备 Access Token
device_number 请求体平台分配的设备编号，例如 D001
JSON 请求体任意遥测数据键值对

下行模式​

直连模式​

适用于设备或中间件有公网 IP、网络可达的场景。

在设备凭证里填写可选 downlinkHost 后，适配器会直连：

POST http://downlinkHost:8080/api/v1/control
POST http://downlinkHost:8080/api/v1/command

控制请求体：

{
  "tp_device_number": "D001",
  "values": {
    "xx": 11
  }
}

指令请求体：

{
  "tp_message_id": "msg-001",
  "tp_device_id": "platform-device-id",
  "tp_device_number": "D001",
  "method": "set",
  "params": {}
}

设备侧必须启动 HTTP 服务并监听配置的下行路径。只会上报数据的客户端不会收到直连控制指令。

长轮询模式​

适用于设备在 NAT 后面、适配器无法主动访问设备的场景。

如果 downlinkHost 为空，下行消息会进入队列，等待设备主动 poll。若配置了直连模式但直连请求失败，适配器也会把消息转入长轮询队列兜底。

GET http://适配器地址:19090/api/v1/devices/{device_number}/poll

poll 最长等待 30 秒。

没有待下发消息时返回：

{
  "commands": []
}

有待下发 command 时返回：

{
  "commands": [
    {
      "type": "command",
      "device_number": "D001",
      "message_id": "msg-001",
      "method": "set",
      "params": {}
    }
  ]
}

设备执行 poll 到的 command 后回传结果：

POST http://适配器地址:19090/api/v1/devices/{device_number}/commands/{message_id}/ack
{
  "ok": true,
  "data": {}
}

设备 poll 和 ack 使用设备凭证里的 accessToken 鉴权，可通过 X-Api-Key、Access-Token 或 Authorization: Bearer <token> 传入。

平台控制 Topic​

平台通过插件 MQTT topic 向 HTTP 设备发送控制消息：

plugin/HTTP/devices/telemetry/control/<device_number>

示例：

plugin/HTTP/devices/telemetry/control/D001

Payload：

{
  "xx": 11
}

表单配置​

插件会向前端返回两组设备配置字段：

分组字段说明
CFGport设备直连下行端口，默认 8080。
CFGcontrolUrl设备控制路径，默认 /api/v1/control。
CFGcommandUrl设备命令路径，默认 /api/v1/command。
VCRaccessToken设备上报、poll、ack 鉴权使用的设备凭证。
VCRdownlinkHost可选的直连下行地址。留空时使用长轮询模式。

虚拟设备测试​

长轮询测试：

go run .\cmd\virtual_device -server http://127.0.0.1:19090/api/v1/uplink -device D001 -token YOUR_ACCESS_TOKEN

直连下发测试：

go run .\cmd\virtual_device -server http://127.0.0.1:19090/api/v1/uplink -device D001 -token YOUR_ACCESS_TOKEN -poll=false -listen :8080

直连模式下，设备凭证里的 downlinkHost 填 127.0.0.1，端口保持默认 8080。

查看设备数据​

设备上报成功后，可在设备详情页查看实时数据。

查看设备数据

常见问题​

  1. 设备不存在：确认 ThingsPanel 中已经创建设备，并且设备编号和上报/长轮询 URL 中的 device_number 一致。
  2. SDK 日志显示 deviceID 为空：设备上报路径是按 device_number 查询设备配置。SDK 日志只打印 deviceID，因此这里为空不代表适配器用了 device_id 查询。
  3. 数据上报无响应：检查 Access Token 是否与平台配置一致，并确认设备网络可以访问适配器上行端口 19090。
  4. 适配器未启动：确认设备上行端口 19090 未被占用（Linux: netstat -tulpn | grep 19090）。
  5. 平台连接失败：确认 configs/config.yaml 中的 platform.url 可以从适配器所在主机访问，并确认配置的 MQTT Broker 已启动。
  6. 直连下发连接被拒绝：确认设备侧已经启动 HTTP 服务，并监听 downlinkHost:port/controlUrl 或 commandUrl。
  7. 长轮询一直返回空队列：检查平台是否向正确的 device_number 下发，并确认设备凭证中 downlinkHost 为空，或直连模式已经失败进入队列。
